DSCPS系列
控制與保護開關
（1-125A）
簡潔
高效
安全
全面

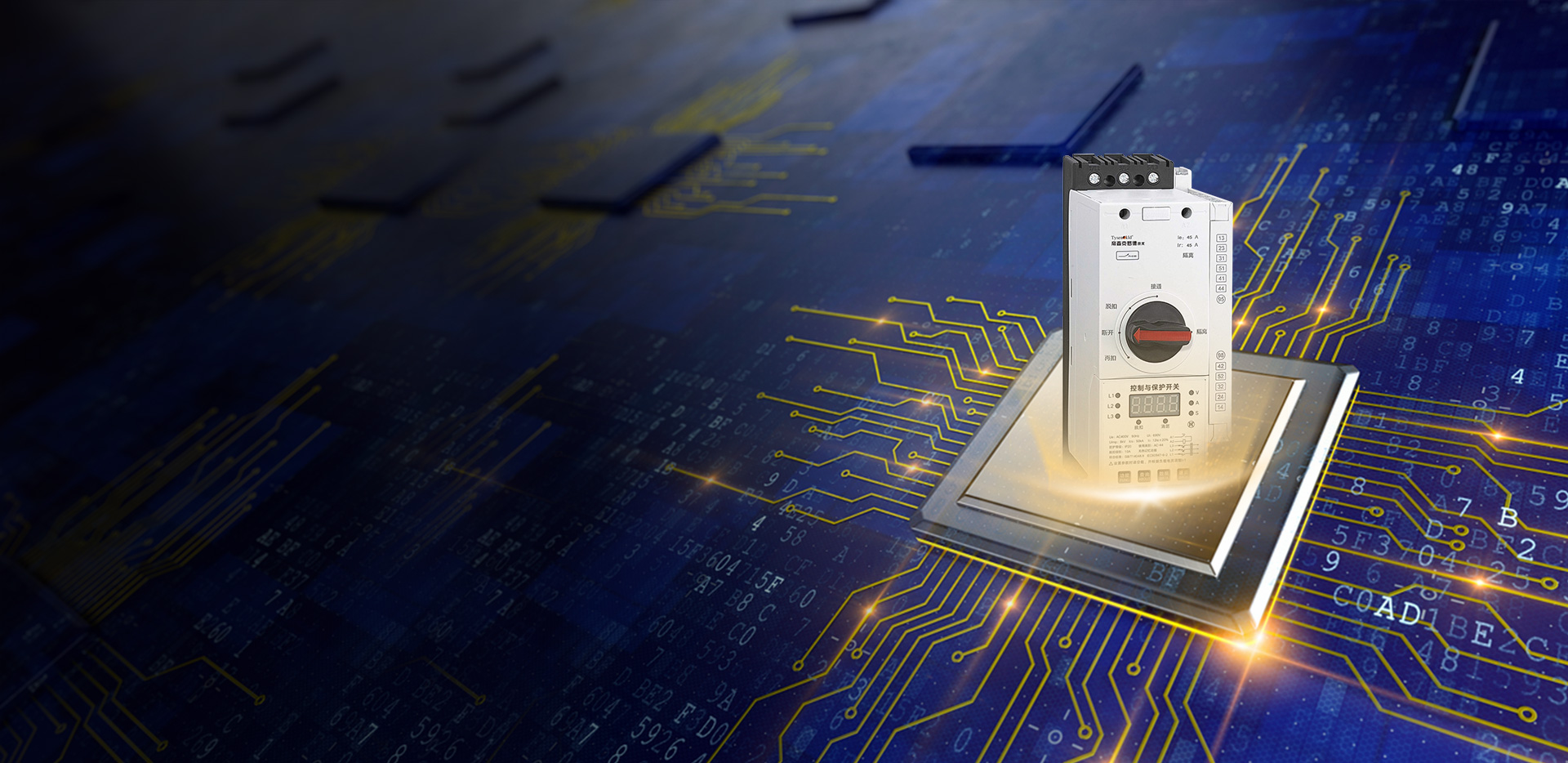

產品概述
DSCPS系列控制與保護開關是集斷路器(熔斷器)、接觸器、過載(過流、斷相)保護繼電器、起動器、隔離器等多種功能于一體的綜合型智能化產品，具有短路、過載、漏電保護等功能，廣泛應用于工業等領域，用于保護電路，可實現智能化控制和管理。
多種保護功能
DSCPS系列控制保護開關具有斷相、過流、堵轉、阻塞、短路、欠流、過壓、欠壓、剩余電流保護、三相不平衡、缺相、隔離、啟動超時、消防、故障信號輸出和遠程分勵等諸多功能，為設備用電保駕護航。
故障記憶功能
DSCPS系列控制保護開關具有遠距離自動控制和就地直接人工控制功能，對各種參數進行設定和查詢；采用MCU的ERPROM存儲記憶技術，參數設定后能夠斷電保存，具有故障記憶功能，便于故障查詢、分析。
技術參數
DSCPS系列控制與保護開關技術參數
| 殼架等級 | 主體額定電流 | 分?jǐn)嗄芰?（kA） | 控制器額定工作電流Ie（A） | 控制器額定工作電流調整范圍lr（A） | 400V的控制功率范圍（kW） | 使用類別 |
| 45 | 16 | 15 | 1 | 0.2-1 | 0.12-0.37 | 電機型AC-44 |
| 3 | 1-3 | 0.55-1.5 | ||||
| 6 | 2.4-6 | 1.1-3 | ||||
| 10 | 4-10 | 1.5-4 | ||||
| 16 | 6.4-16 | 3-7.5 | ||||
| 45 | 20 | 10-20 | 5.5-11 | |||
| 32 | 12.8-32 | 5.5-15 | ||||
| 45 | 16-45 | 7.5-18.5 | ||||
| 125 | 125 | 35 | 50 | 20-50 | 7.5-22 | |
| 63 | 25.2-63 | 11-30 | ||||
| 80 | 32-80 | 16-37 | ||||
| 100 | 40-100 | 22-45 | ||||
| 125 | 50-125 | 22-55 |
DSCPS2系列控制與保護開關技術參數
| 殼架等級 | 主體額定電流 | 分?jǐn)嗄芰Γ╧A） | 控制器額定工作電流Ie（A） | 控制器額定工作電流調整范圍lr（A） | 400V的控制功率范圍（kW） | 使用類別 |
| 45 | 16 | 50kA | 1 | 0.2-1 | 0.12-0.37 | 電機型AC-44 |
| 4 | 1-4 | 0.55-1.5 | ||||
| 6.3 | 2.4-6.3 | 1.1-3 | ||||
| 12 | 4-12 | 1.5-4 | ||||
| 16 | 6.4-16 | 3-7.5 | ||||
| 45 | 32 | 12.8-32 | 5.5-15 | |||
| 45 | 16-45 | 7.5-18.5 | ||||
| 125 | 63 | 45 | 18-45 | 7.5-18.5 | ||
| 50 | 20-50 | 7.5-22 | ||||
| 63 | 25.2-63 | 11-30 | ||||
| 125 | 100 | 40-100 | 22-37 | |||
| 125 | 50-125 | 22-55 |
選型表
DSCPS系列控制與保護開關
| DSCPS | 45 | H | 33 | M | 45 | FK | M | B | F |
| 產品代號 | 殼架等級 | 分?jǐn)嗄芰?/td> | 極數及保護 | 脫扣器代號 | 額定電流 | 輔助代號 | 控制電壓 | 顯示代號 | 附加功能 |
| DSCPS： 控制與保護開關 |
45A 125A |
Ics:15kA Ics:35kA |
33:3極3保護 30:3極無保護 |
M:電機保護 | 1A 3A 6A 10A 16A 20A 32A 45A 50A 63A 80A 100A 125A |
FK：4開3閉 +1組轉換 +1組故障報警 +1組短路報警 |
M:AC220V | B:數碼 | F:消防 L:漏電 FL:消防+漏電 |
注：隔離功能為標配
DSCPS2系列控制與保護開關
| DSCPS2 | 45 | H | 33 | M | 45 | FK | M | B | F |
| 產品代號 | 殼架等級 | 分?jǐn)嗄芰?/td> | 極數及保護 | 脫扣器代號 | 額定電流 | 輔助代號 | 控制電壓 | 顯示代號 | 附加功能 |
| DSCPS2： 控制與保護開關 |
45A 125A |
Ics:50kA | 33:3極3保護 30:3極無保護 |
M:電機保護 | 1A 4A 6.3A 12A 16A 32A 45A 50A 63A 100A 125A |
FK：2開2閉 +1組轉換 +1組短路報警 |
M:AC220V | B:數碼 E:液晶 |
F:消防 L:漏電 T:通訊 FT:消防+通訊 TL:通訊+漏電 FLT:消防+漏電 +通訊 |
注：隔離功能為標配，消防、漏電功能可選
技術參數
DSCPS系列控制與保護開關
-
主體額定電流：16
分?jǐn)嗄芰Γ?5kA
控制器額定工作電流：1A、3A、6A、10A、16A
控制器額定工作電流調整范圍lr：0.2-1A、1-3A、2.4-6A、4-10A、6.4-16A
400V的控制功率范圍：0.12-0.37kW、0.55-1.5kW、1.1-3kW、1.5-4kW、3.7-5kW
使用類別：電機型AC-44
-
主體額定電流：45
分?jǐn)嗄芰Γ?5kA
控制器額定工作電流：20A、32A、45A
控制器額定工作電流調整范圍lr：10-20A、12.8-32A、16-45A
400V的控制功率范圍：5.5-11kW、5.5-15kW、7.8-18.5kW
使用類別：電機型AC-44
-
主體額定電流：125
分?jǐn)嗄芰Γ?5kA
控制器額定工作電流：50A、63A、80A、100A、125A
控制器額定工作電流調整范圍lr：20-50A、25.2-63A、32-80A、40-100A、50-125A
400V的控制功率范圍：7.5-22kW、11-30kW、16-37kW、22-45kW、22-55kW
使用類別：電機型AC-44
DSCPS2系列控制與保護開關
-
主體額定電流：16
分?jǐn)嗄芰Γ?0kA
控制器額定工作電流：1A、4A、6.3A、12A、16A
控制器額定工作電流調整范圍lr：0.2-1A、1-4A、2.4-6A、4-12A、6.4-16A
400V的控制功率范圍：0.12-0.37kW、0.55-1.5kW、1.1-3kW、1.5-4kW、3.7-5kW
使用類別：電機型AC-44
-
主體額定電流：45
分?jǐn)嗄芰Γ?0kA
控制器額定工作電流：32A、45A
控制器額定工作電流調整范圍lr：12.8-32A、16-45A
400V的控制功率范圍：5.5-15kW、7.8-18.5kW
使用類別：電機型AC-44
-
主體額定電流：63
分?jǐn)嗄芰Γ?0kA
控制器額定工作電流：45A、50A、63A
控制器額定工作電流調整范圍lr：18-45A、20-50A、25.2-63A
400V的控制功率范圍：7.8-18.5kW、7.5-22kW、11-30kW
使用類別：電機型AC-44
-
主體額定電流：125
分?jǐn)嗄芰Γ?0kA
控制器額定工作電流：100A、125A
控制器額定工作電流調整范圍lr：40-100A、22-37A
400V的控制功率范圍：22-37kW、22-55kW
使用類別：電機型AC-44
選型表
-
產品代號：DSCPS:控制與保護開關
殼架代號：45A、125A
分?jǐn)嗄芰Γ篒cs:15kA、Ics:35kA
極數及保護：33:3極3保護、30:3極無保護
脫扣器代號：M:電機保護
額定電流：1A、3A、6A、10A、16A、20A、32A、45A、50A、63A、80A、100A、125A
輔助代號：FK:4開3閉+1組轉換+1組故障報警+1組短路報警
控制電壓：M:AC220V
顯示代號：B:數碼
附加功能：F:消防、L:漏電、FL:消防+漏電
-
產品代號：DSCPS2:控制與保護開關
殼架代號：45A、125A
分?jǐn)嗄芰Γ篒cs:50kA
極數及保護：33:3極3保護、30:3極無保護
脫扣器代號：M:電機保護
額定電流：1A、4A、6.3A、12A、16A、32A、45A、50A、63A、100A、125A
輔助代號：FK:2開2閉+1組轉換+1組故障報警
控制電壓：M:AC220V
顯示代號：B:數碼、E:液晶
附加功能：F:消防、L:漏電、T:通訊、FT:消防+通訊、TL:通訊+漏電、FLT:消防+漏電+通訊
