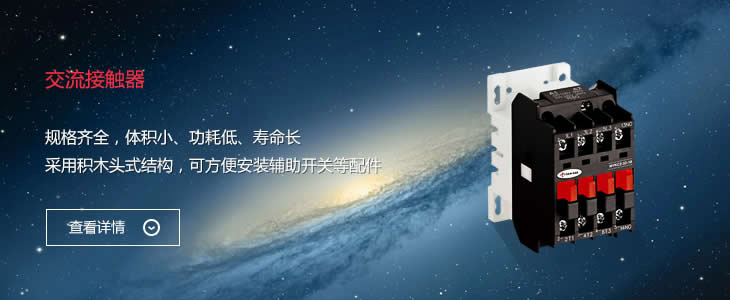

產品概述
- NYKC2系列交流接觸器（以下簡稱接觸器），主要用于交流50HZ或者60HZ，額定絕緣電壓690V，在AC-3使用類別下額定工作電壓為380V時，額定電流至800A的電路中，供遠距離接通和分?jǐn)嚯娐分茫⒖膳c適當?shù)臒徇^載繼電器組成電磁起動器以保護可能發生操作過負荷的電路，接觸器適宜于頻繁地起動和控制交流電動機。
結構特點
- 可以采用積木式安裝方式加裝輔助觸頭組、空氣延時頭、熱繼電器等附件，組合成多種派生產品﹝見表﹞；
- 交流接觸器具有體積小、重量輕、功耗小、壽命高、安全可靠等特點；
- 接觸器本體在32A及以下有一對常開或常閉輔助觸頭，40A及以上有一對常開和常閉輔助觸頭，115A及以上產品本體不帶輔助觸頭，另可加裝F4，F(xiàn)8輔助觸頭或空氣延時頭等附件；
- 接觸器除螺釘安裝外，還可以用35mm﹝NYKC2-09-95﹞,75mm﹝NYKC2-40-95﹞和2×35mm﹝NYKC2-115-170﹞標準卡軌安裝。
主要參數及技術性能
| 型號 | NYKC2 -09 |
NYKC2 -12 |
NYKC2 -18 |
NYKC2 -25 |
NYKC2 -32 |
NYKC2 -40 |
NYKC2 -50 |
NYKC2 -65 |
NYKC2 -80 |
NYKC2 -95 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源頻率f(HZ) | 50/60 | ||||||||||||
| 約定發熱電流Ith(A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 125 | 125 | |||
| 額定絕緣電壓Ui（V） | 690 | ||||||||||||
| 額定工作電流le(A) | AC-3 | 380V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| AC-3 | 660V | 7 | 9 | 12 | 18 | 27 | 34 | 39 | 42 | 49 | 49 | ||
| AC-4 | 380V | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||
| AC-4 | 660V | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||
| 控制功率AC-3(KW) | 220V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 26 | ||
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 46 | |||
| 660V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 56 | |||
| 操作頻率（次/h） | AC-3 | 1200 | 600 | ||||||||||
| AC-4 | 300 | 150 | |||||||||||
| 電壽命（萬次） | AC-3 | 100 | 80 | 60 | |||||||||
| AC-4 | 20 | 15 | 10 | ||||||||||
| 機械壽命（萬次） | 1000 | 800 | 600 | ||||||||||
| 線圈 | 額定控制電源電壓Us(V) | AC：220V、380VAC：24V、36V、110V | |||||||||||
| 吸合電壓（V） | AC：0.85～1.1Us | ||||||||||||
| 釋放電壓（V） | AC：0.2～0.75Us | ||||||||||||
| 線圈功率（VA） | 吸合 | 76 | 110 | 230 | |||||||||
| 保持 | 9.4 | 11 | 32 | ||||||||||
| 型號 | NYKC2 -115 |
NYKC2 -150 |
NYKC2 -185 |
NYKC2 -225 |
NYKC2 -265 |
NYKC2 -330 |
NYKC2 -400 |
NYKC2 -500 |
NYKC2 -630 |
NYKC2 -800 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源頻率f(Hz) | 50/60 | |||||||||||
| 約定發熱電流Ith(A) | 200 | 250 | 275 | 315 | 350 | 400 | 500 | 630 | 800 | 800 | ||
| 額定絕緣電壓Ui（V） | 1000 | |||||||||||
| 額定工作電流le(A) | AC-3 | 380V | 115 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 | 800 |
| AC-3 | 660V | 86 | 107 | 118 | 135 | 170 | 225 | 305 | 355 | 460 | 485 | |
| AC-4 | 380V | 52 | 60 | 79 | 85 | 105 | 117 | 138 | 147 | 188 | 242 | |
| AC-4 | 660V | 49 | 57 | 69 | 82 | 98 | 107 | 135 | 145 | 170 | 215 | |
| 控制功率AC-3(KW) | 220V | 30 | 40 | 55 | 63 | 75 | 100 | 110 | 147 | 200 | 220 | |
| 380V | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 335 | 400 | ||
| 660V | 80 | 100 | 110 | 129 | 160 | 220 | 280 | 335 | 450 | 475 | ||
| 操作頻率（次/h） | AC-3 | 1200 | 600 | |||||||||
| AC-4 | 300 | 300 | ||||||||||
| 電壽命（萬次） | AC-3 | 60 | 50 | 30 | 20 | 15 | ||||||
| AC-4 | 15 | 15 | 8 | 5 | 3 | |||||||
| 機械壽命（萬次） | 300 | 300 | 100 | 100 | 60 | |||||||
| 線圈 | 額定控制電源電壓Us(V) | AC：220V、380V | ||||||||||
| 吸合電壓（V） | AC：0.85～1.0Us | |||||||||||
| 釋放電壓（V） | AC：0.2～0.75Us | |||||||||||
| 線圈功率（VA） | 吸合 | 550 | 810 | 1200 | 600 | 1000 | 1050 | 1500 | 1300 | |||
| 保持 | 45 | 55 | 85 | 10 | 12 | 16 | 20 | 15 | ||||
